Бескрановые здания – это промышленные объекты, не оборудованные подъемной техникой. Их используют для самых разных функций: от основных  производственных помещений до различных вспомогательных служб: склады сырья и готовых  изделий, ремонтные мастерские, сооружения автохозяйства, административно-бытовой блок (АБК) и другое.

Промздания без мостовых кранов на быстромонтируемых стальных каркасах высокой заводской готовности от завода ЛМК «Андромета»  – удачный выбор для строительства производственных объектов. В зависимости от функционала применяются различные конструктивные решения и виды металлоконструкций, чтобы добиться наилучших экономических показателей проекта.

В реальном секторе минимальные цены и сроки – это главные аргументы, влияющие на выбор строительной технологии. Поэтому в промышленном сегменте особенно востребованы все преимущества зданий нового поколения СТЕРК® на каркасах из ЛСТК и комбинированных структур из сварных и холодногнутых профилей: малый вес, простота и скорость монтажа, а значит и минимальная стоимость строительства.

Быстрый эргономичный монтаж, усиленные коррозионная зашита и огнестойкость, высокое качество и эксплуатационная надежность, подтвержденные сотнями успешных проектов в России и за рубежом – это те свойства  конструкций серии СТЕРК®, которые делают их такими популярными.

Конструкции промышленных зданий без мостовых кранов изготавливаются по современным эффективным машинным технологиям, обеспечивающим полную заводскую готовность к монтажу. Все соединения выполняются при помощи болтов нормальной точности, монтажная сварка и высокопрочные болты исключены. В конструкции уже предусмотрена возможность монтажа инженерных систем (вентиляция, электропроводка, светильники, обогрев, слаботочные сети) без дополнительных опор.

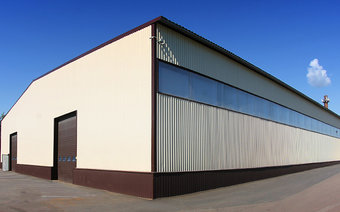

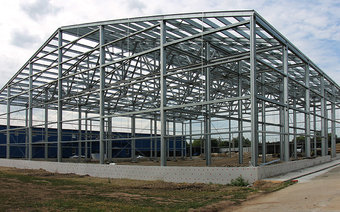

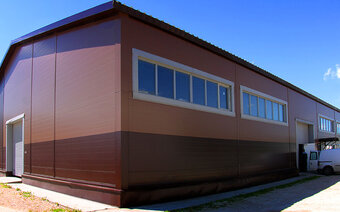

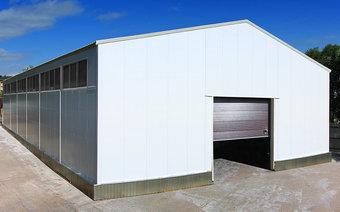

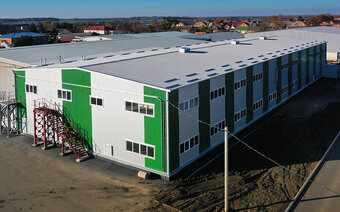

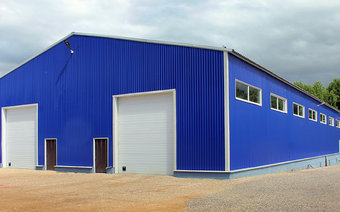

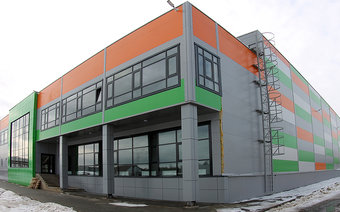

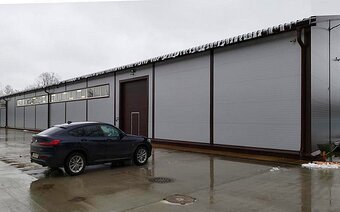

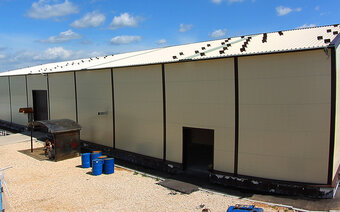

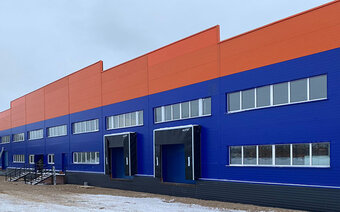

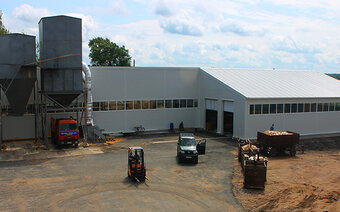

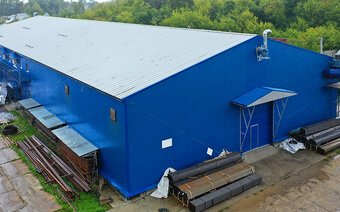

Выполненные проекты бескрановых промзданий

2 357 кв.м

6 390 кв.м

Московская область, Раменский район

24 х 60 х 6(h) м

Псковская область, г.Великие Луки

30 х 100 х 5(h) м

21 х 48 х 6 м

Московская область, г.Щелково

Московская область, Чеховский район

18 * 54 * 6 (h) м

Тверская область,Западная Двина

24 * 60 * 4,2 (h)м

Московская область, Подольский район

18 * 40 * 6 (h) м

36 х 41 х 8 м

ТИПОВЫЕ РЕШЕНИЯ БЕСКРАНОВЫХ ПРОМЗДАНИЙ

Экономия на монтаже — до 30%!

Металлокаркасы поставляются заводом «Андромета» в виде комплектов конструкций, полностью готовых к монтажу. Резка, крепежные отверстия, вырезы и маркировка всех элементов выполняются индустриальным способом. Все сварные соединения – заводские, выполняются аттестованными сварщиками и проходят обязательный выходной контроль (УЗК, визуально-измерительный). Монтаж на площадке сводится к сборке готовых деталей на болтах, обычно – нормальной прочности. Монтажная сварка и соединения на высокопрочных болтах исключены в 99% случаев. Это снижает трудозатраты и число ошибок, исключает отходы и удешевляет монтаж на 15-30%.Буклет Производственные зданияПрезентация Коммерческие здания на стальных каркасах

Производственные бескрановые здания средних и небольших размеров целесообразно полностью изготавливать из стальных холодногнутых оцинкованных профилей – высокоэффективного материала с наилучшим соотношением несущих характеристик и веса.

Здания из холодногнутых профилей серии СТЕРК® выгодно отличают от аналогов 3 преимущества:

• полная заводская готовность всех элементов (упрощение монтажа)
• полное отсутствие чернометаллических деталей (повышение долговечности)
• официально подтвержденная ВНИИПО огнестойкость R15 (удешевление огнезащиты).

Заключение ВНИИПО по огнестойкости зданий СТЕРК R15

Буклет Серия СТЕРК — быстровозводимые здания нового поколения

Рациональное сочетание сварных конструкций и холодногнутых оцинкованных профилей позволяет оптимизировать металло- и трудоемкость изготовления и монтажа металлокаркаса, удовлетворяя при этом всем требованиям безопасности и эксплуатационной надежности производственного здания. Наиболее нагруженные элементы выполняются из сварных либо прокатных профилей, прочие – из более легких и технологичных в производстве и монтаже холодногнутых оцинкованных профилей.

Комбинированные решения отличаются большим разнообразием: для каждого элемента конструкции, исходя из расчетной модели, назначается оптимальный материал и технология изготовления.

Буклет Здания со стальными каркасами комбинированного типа

Серийная ферма СТЕРК® — треугольного очертания с непосредственным примыканием раскосов к поясам. Такой вид соединений позволяет исключить применение фасонных элементов, что снижает общую металлоемкость и повышает уровень антикоррозионной защиты благодаря отсутствию деталей из черного металла.

Пояса фермы выполнены из спаренных холодногнутых С-профилей, объединенных в единое открытое сечение при помощи болтов, раскосы – из спаренных и одиночных С-профилей. Сопряжение с колоннами – на болтах нормальной прочности.

Благодаря малому весу, удобству транспортировки, технологичности монтажа и простоте сопряжения с колоннами из черного металла фермы из ЛСТК СТЕРК® широко применяются в комбинированных системах.

В зависимости о параметров здания (высота, климатеческие и технологические нагрузки и др.), колонны могут выполняться из сварного либо прокатного двутавра или из холодногнутых оцинкованных профилей, составленных в единое двутавровое сечение.

Стеновые прогоны служат для крепления ограждающих конструкций.

Кровельные прогоны участвуют в работе конструкции в качестве горизонтальных элементов жесткости и служат для крепления кровельного покрытия. Все прогоны выполнены из холодногнутых С-профилей и установлены по разрезной схеме.

Служат для установки окон, ворот, дверей.

Базовые размеры (h – высота проема):

• Воротные проемы: 3 х 3 (h) м, 3.6 х 3.6(h) м, 4 х 4.5(h) м
• Оконные проемы: 4.5 х 1.2 (h) м; 6.0 х 1.2 (h) м
• Дверные проемы: 0.9 х 2.1(h) м

По заданию могут быть предусмотрены каркасы проемов других размеров в любых необходимых местах и количествах.

Коммерческие здания на стальных каркасах (альбом-презентация)

Инновация компании «Андромета» — гибкие связевые системы. Разработанные для зданий серии СТЕРК®, гибкие связи нашей конструкции могут применяться и в любых других каркасах из стальных холодногнутых, сварных или прокатных профилей.. В систему входят связи, выполненные из стального прутка с резьбой, и комплект деталей для их фиксации – литых чугунных бобышек. Эти детали связывают несущие элементы – колонны, фермы, стойки фахверка, обеспечивая восприятие и передачу ветровых нагрузок и страхуя от обрушения. Для того чтобы при ветровом воздействии связи мгновенно включались в работу, их устанавливают с предварительным натяжением.

При необходимости «Андромета» применяет в своих конструкциях также различные связевые системы жесткого типа – из круглой трубы, уголка, полосы и других материалов. Если необходимо оставить свободным пространство между соседними колоннами (например – для организации воротных проемов) — используются портальные связи.

В производственных зданиях часто требуется вертикальное зонирование, устройство технических этажей, антресолей, площадок для установки и обслуживания оборудования. Все это требует организации межэтажных перекрытий.

Наше типовое решение — монолитная плита по несъемной опалубке из профлиста АНС-44 толщиной 0,8 мм. Перекрытие устраивается по несущим балкам, опираемым на сетку колонн (шаги – по расчету, стандартно – 6 м и 12 м). На время заливки и отверждения бетонного перекрытия устанавливаются дополнительные временные опоры, поддерживающие несъемную опалубку.

Перекрытие также может быть выполнено из стального решетчатого настила или иного материала по заданию.

Серийные фермы из гнутых профилей СТЕРК® запроектированы на технологическую нагрузку от светильников и трубопроводов 20 кг/кв.м. Вентиляционные трубы и прочие инженерные коммуникации, а также освещение монтируются по нижним поясам ферм без дополнительных опор. Это удешевляет проект и упрощает монтаж инженерных систем.

Типовые решения — сэндвич-панели или не менее эффективная, но более экономичная полистовая сборка с покрытием из профлиста. Возможны и другие кровельные системы (плоская мембранная кровля и др.).

Компания «АНДРОМЕТА» комплектует ангары кровельным и стеновым профлистом собственного производства. Его преимущество перед аналогами — специальная геометрия профиля, обеспечивающая 3 дополнительных барьера гидрозащиты здания.

• Профлист (холодное здание)
• Полистовая 2-слойная сборка (профлист, рулонный минераловатный утеплитель)
• Полистовая 3-слойная сборка (профлист, рулонный минераловатный утеплитель, профлист)
• Сэндвич-панели

Комплектация ограждающими конструкциями может входить в стоимость поставки здания, либо выполняться заказчиком самостоятельно (что, возможно, позволит оптимизировать цену и логистику). По просьбе заказчика может быть выпущен технический паспорт ограждающих конструкций со спецификацией для их заказа, схемами раскладки и инструкцией по монтажу.

Для организации естественного освещения в производственных зданиях на кровле могут быть предусмотрены светопрозрачные участки из сотового поликарбоната и фибролиста. Они крепятся к прогонам кровли саморезами через теплоизолирующие проставки, места креплений и стыки светопрозрачных участков с кровельным покрытием – герметизируются материалом, совместимым с поликарботнатом и фибролистом.

Экономия на монтаже каркаса — до 30%!

Большой свободный пролет (в серийном исполнении до 24м, в индивидуальных – до 36 м и более) и компактные стальные колонны, занимающие мало места — это максимальная полезная площадь здания и свобода организации внутреннего пространства. Его можно зонировать нужным образом, а в дальнейшем – при необходимости быстро и легко делать перепланировки, например – при внедрении новых технологических процессов, модернизации оборудования и др.

«Андромета» предлагает

Универсальные промышленные здания серии СТЕРК®

Серийная линейка СТЕРК®  закрывает широкий круг технических потребностей производственных предприятий. Это единственная в России серия зданий из ЛСТК, имеющая официально подтвержденный Всероссийским институтом пожарной охраны — ВНИИПО МЧС предел огнестойкости R15. По его заключению, стальные конструкции СТЕРК® можно эксплуатировать открытыми при установленном пределе огнестойкости 15 минут. Поэтому для объектов IV степени огнестойкости  не нужно тратиться на дополнительную огнезащитную обработку несущих конструкций.

Система СТЕРК® – это экономия на всех этапах строительного цикла. «Умные» детали полной заводской позволяют предельно упростить и ускорить сборку здания, а значит уменьшить стоимость монтажа. Отсутствие сварочных операций и необходимости использовать тяжелую грузоподъемную технику, компактная упаковка деталей, удешевляющая логистику, также экономят ресурсы. Легкая конструкция позволяет в большинстве случаев сэкономить на фундаменте.

Бескрановые промздания по готовым конструкторским проектам

За годы своей работы компания «Андромета» создала библиотеку из нескольких сотен типовых решений и готовых проектов промзданий с большим размерным рядом и набором конфигураций. Наша библиотека рассчитана на широкий круг технических задач для многих отраслей промышленности. Конструктивные решения предусматривают удобное встраивание оборудования, монтаж инженерных коммуникаций, установки систем хранения и пр.  Плюсы заказа по проектам повторного применения — сокращенные сроки и расходы на их изготовление и поставку: рабочая документация на такое здание уже готова, и  заказ поступает в производство сразу после заключения договора и предоплаты. В каталог готовых проектов

Бескрановые промздания по индивидуальным проектам

Разработка проекта (КМД, по заданию – также КМ) и поставка конструкций по Вашему техническому заданию. Преимущества заказа по такому проекту – максимальное соответствие конфигурации сооружения вашим технологическим требованиям, снижение инвестиционных рисков и расходов на адаптацию объекта к конкретным производственным процессам и местным условиям. Отправить заявку на расчет

Колонны бескрановых зданий

Илона Полевая,заместитель генерального директора по развитию ООО «Андромета»

+7 (484) 395-24-24

В системе несущего каркаса бескранового здания колонны выполняют функции восприятия вертикальных и горизонтальных нагрузок всех видов (постоянные, длительные временные, кратковременные) и передачи их на фундамент. В отличие от крановых, нагрузки на колонны бескрановых зданий имеют меньшую величину и иной характер (отсутствует динамическая составляющая, обусловленная перемещением крана). Бескрановые колонны отличаются от крановых также отсутствием консольных опор для подкрановых балок. Размеры сечения колонн подбирают, исходя из воспринимаемых ими нагрузок, высоты, шага установки и местоположения конкретной колонны: крайние рядовые, внутренние (промежуточные и центральные), торцевые. В бескрановых зданиях этажностью более 1 колонны выполняют также функцию опор для конструкций перекрытия. В этом случае внутренние колонны располагают в виде сетки с равномерным шагом (как правило, кратным 6 м).

Колонны бескрановых зданий из ЛСТК

Ввиду более низких требований к несущей способности стальные колонны для бескрановых зданий высотой до 8 – 8,5 м  и пролетом до 24 м целесообразно выполнять из оцинкованных ЛСТК профилей, что позволяет облегчить конструкцию и снизить нагрузки на фундамент. Колонна бескранового промышленного здания серии СТЕРК® состоит из двух С-образных оцинкованных профилей (ветвей) с высотой стенки 250 – 380 мм, объединенных в общее открытое сечение двутаврообразной формы и скрепленных между собой болтами. Совместная работа ветвей обеспечивается шагом крепления болтов, который не должен превышать 30 минимальных эффективных радиусов инерции профиля согласно требованиям СП 260.1325800 «Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования».

Отличия крайних и внутренних колонн

В многопролетных бескрановых зданиях колонны устанавливают в несколько рядов. Условия работы крайних и внутренних колонн отличаются. Например, в двухпролетном здании с двускатной кровлей наибольшие усилия возникают в центральных колоннах, а в зданиях с числом пролетов более двух их уровень снижается по мере удаления ряда колонн от центральной оси здания. Поэтому в некоторых случаях более нагруженные внутренние колонны целесообразно выполнять из сварного двутаврового профиля, а работающие в более легких условиях крайние – из холодногнутых ЛСТК профилей. Подобные каркасы из комбинированных металлоконструкций часто используются для строительства производственных зданий  – как с крановой техникой, так и без нее.

По длине колонны усилия также распределяются неравномерно: например, в однопролетной раме максимальные напряжения возникают в верхней части колонн. Поэтому чтобы избежать перерасхода металла колонны для зданий без мостовых кранов в некоторых случаях изготавливают из сварных металлоконструкций переменного сечения.

Соединение колонн с фундаментом

По сравнению с железобетонными колоннами по ГОСТ 25628.2-2016 «Колонны железобетонные бескрановые для одноэтажных зданий предприятий. Технические условия» вес стальных колонн бескрановых промзданий из ЛСТК и ЛМК меньше в 6-7 раз, а величина заглубления в фундамент – в 3-3,5 раза. Поэтому затраты на материалы и стоимость работ по устройству фундамента для быстровозводимого здания из металлоконструкций существенно ниже. Обычно используют столбчатый фундамент размерами (350 – 450) х (500– 700) мм и глубиной 1 – 1,5 м.

Для соединения с фундаментом колонны из ЛСТК устанавливают на сварные базы, которые крепятся к фундаменту анкерными болтами. Величина заглубления в фундамент анкерных болтов в зависимости их диаметра обычно составляет от 500 до 900 мм. После установки колонн в проектное положение выполняют выравнивающую бетонную подливку  высотой 50 мм и обетонирование колонн на высоту 250 мм.

Преимущества

• Оптимальный баланс серийных решений и индивидуальности
• Высокая заводская готовность конструкций
• Высокий темп монтажа
• Простой монтаж коммуникаций
• Четкое соблюдение графика поставки
• Минимум рейсов на доставку конструкций
• Надежность, стойкость к прогрессирующему обрушению
• Минимум эксплуатационных расходов

Цены

• несущие конструкции здания
• комплект прогонов для крепления ограждающих конструкций
• каркасы проемов
• набор анкеров
• набор крепежа
• технический паспорт на каркас (монтажные схемы и инструкции)

Цена – от 4 310 руб./м2 с НДС

• каркас здания
• ограждающие конструкции: стеновой и кровельный профлист
• комплект доборных элементов (уголки, нащельники)
• комплект крепежа для профлиста (саморезы)
• технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу профлиста

Цена по запросу

• каркас здания
• ограждающие конструкции кровли и стен согласно ТЗ
• комплект доборных элементов (уголки, нащельники)
• комплект крепежа ограждающих конструкций (саморезы)
• технический паспорт ограждающих конструкций: схемы раскладки, узлы крепления и инструкции по монтажу

Здание под ключ

• каркас здания
• ограждающие конструкции кровли и стен согласно ТЗ
• услуги монтажа здания (на готовый фундамент)

Прайс-лист на быстровозводимые сооружения

Срок действия: 01.02.2023 — 28.02.2023. Не является публичной офертой.

Приведены ориентировочные расценки для предварительной оценки бюджета проекта.Цены на полнокомплектные быстровозводимые здания рассчитываются по запросу

Снеговой район I-IIIВетровой район IСейсмичность до 6 баллов

*) ширина несущих поперечников каркаса (измеряется по наружным граням колонн), шаг установки поперечников — 6 м

**) указана полезная высота здания (измеряется от уровня заливки колонн до низа несущих конструкций покрытия)

Отзывы

Элементы каркаса без дефектов, правильной геометрии, выполнены с высокой точностью. Проект не требовал дополнительной доработки. Поставка металлоконструкций была осуществлена в строгом соответствии с согласованным графиком. ООО «Андромета» зарекомендовало себя надежным партнером и профессиональным изготовителем.

Мясоперерабатывающий комбинат «МПК Обнинский»

Г.Э.Мелконян — Генеральный директор ООО «МПК Обнинский»

Оценка работы компании «Андромета» — отлично. По срокам выполнения заказа – досрочно. Преимущества: быстрая, легкая сборка

АО «Боровичский комбинат огнеупоров»

Громов А.Ю. – директор по капитальному строительству

По качеству конструкций – отлично. Преимущества – срок сборки. Недостатки – не выявлены

С.В.Горелова – директор

«Назначение здания: Цех по выпечке хлебобулочных изделий. По качеству конструкций: отлично. По срокам выполнения заказа: хорошо»

К.Е.Жаворонков — коммерческий директор строительной компании «СТИНК»

От Калининграда до Сахалина

Удобство доставки и высокое качество быстровозводимых зданий и металлоконструкций производства «Андромета» оценены и востребованы застройщиками по всей России и в странах Евразии.

Наши партнеры

Преимущества СТЕРК®, обусловленные легкостью, удобством перевозки и простотой монтажа важны в любых условиях, но они получают принципиальное значение при строительстве в труднодоступных районах и сложных климатических условиях: горная местность, вечная мерзлота, сейсмозоны.

• Простота и скорость монтажа в экстремальных климатических условиях становится решающим фактором экономии.
• С решениями СТЕРК® выигрыш на транспортных расходах (которые в арктической зоне доходят до 60% общей стоимости стройки)  может составить половину цены всего проекта!
• Малый вес конструкции СТЕРК® упрощает устройство фундаментов и повышает конструктивную безопасность в условиях сложной геодезии, уменьшая нагрузку на почвы.

Полезные материалы

Материалы для скачивания:

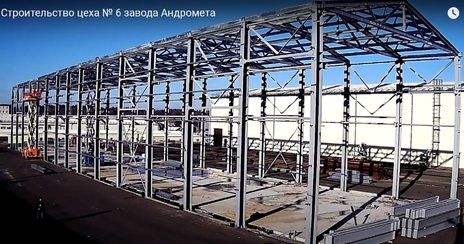

Строительство цеха № 6 завода Андромета
